G4012溧阳至宁德国家高速公路黄山至千岛湖安徽段项目—案例分享
一、工程概况

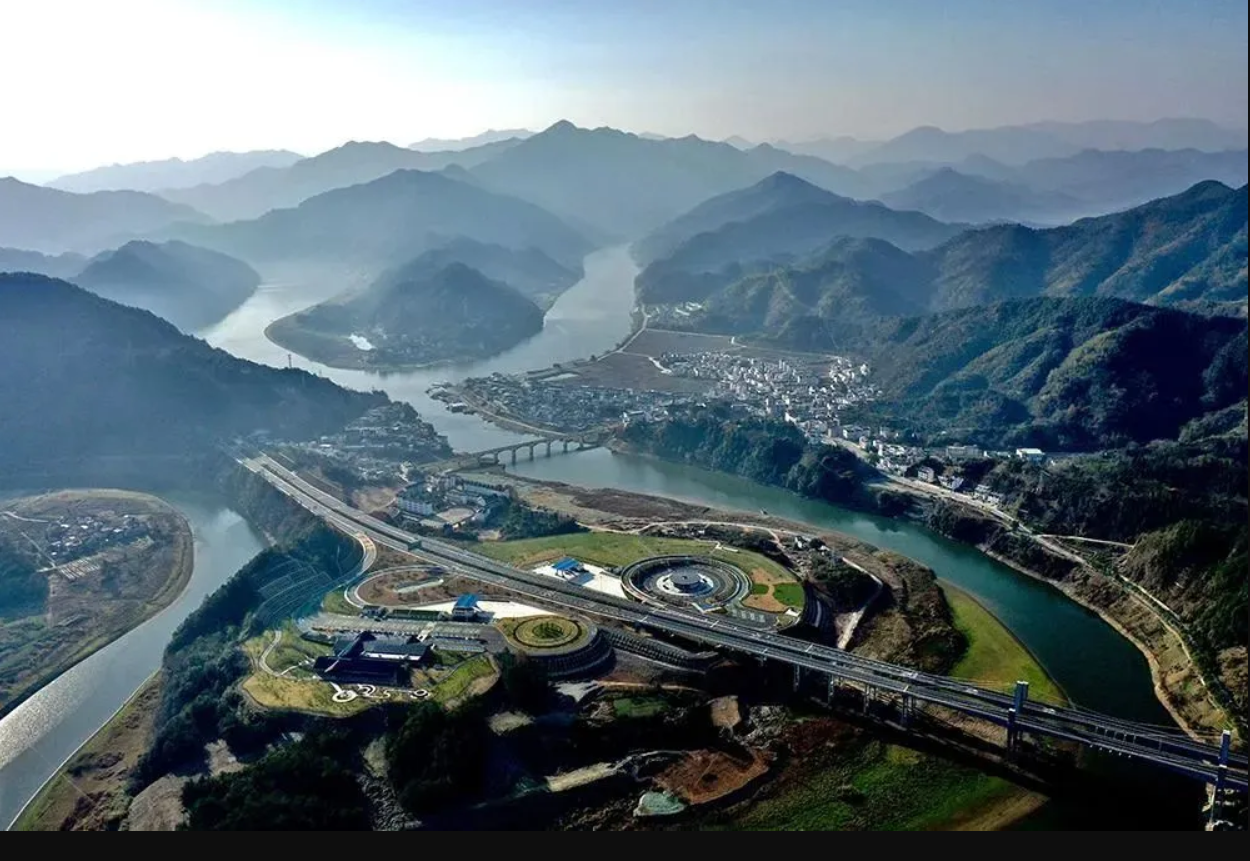

黄千高速被誉为皖浙两省最美黄金旅游路线。作为安徽省高速建设首次采用PPP试点模式项目之一，该项目是G4012溧阳至宁德国家高速公路重要组成部分，全长76.96公里，是纵贯江苏、安徽、浙江、福建四省的重要交通通道。其中，浙江淳安段51.422公里，安徽黄山段25.54公里， 双向四车道。主线上设置了8个互通区，其中浙江淳安段5个，安徽黄山段3个。并设3处互通立交、1处服务区、2处匝道收费站，13座隧道、1座特大桥、14座大中桥，单公里造价1.87亿元及桥隧比82.5%，均创安徽省高速公路之最。 本项目主要为安徽段12条隧道机电控制部分。
2022年12月30日，黄千高速黄山至千岛湖安徽段正式通车，标志着G4012溧阳至宁德高速黄山至千岛湖安徽段全线贯通，黄山至千岛湖行程由原来的三个小时缩短至一个半小时。
二、工程配置
该项目包含12条隧道，每条隧道由1套主控和若干区控组成,配置如下：
PLC控制器：菲尼克斯（德国）
1、哨岭头隧道配置: 主控1套，区控6套
2、金竹隧道配置:主控1套，区控2套
3、黎树岭隧道配置:主控1套，区控4套；
4、风池尖隧道配置:主控1套，区控6套；
5、阳产隧道配置:主控1套，区控8套；
6、武阳隧道配置:主控1套，区控2套；
7、葫芦尖1隧道配置:主控1套，区控4套；
8、葫芦尖2隧道配置:主控1套，区控8套；
9、古稔隧道配置:主控1套，区控10套；
10、新溪口隧道配置:主控1套，区控11套；
11、阳日山隧道配置:主控1套，区控2套；
12、塔岭隧道配置:主控1套，区控10套；

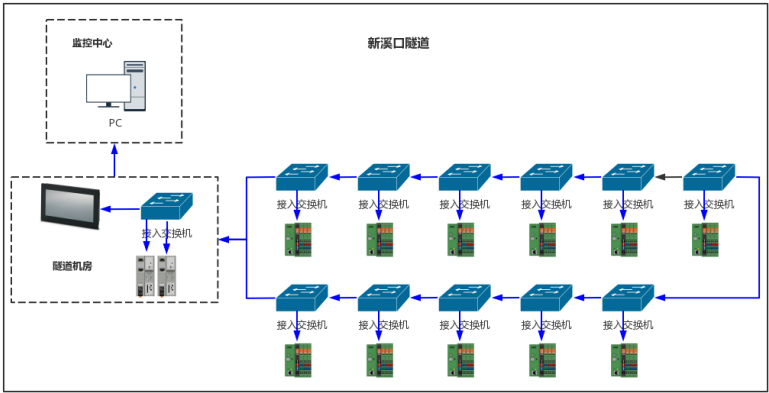

示例图1

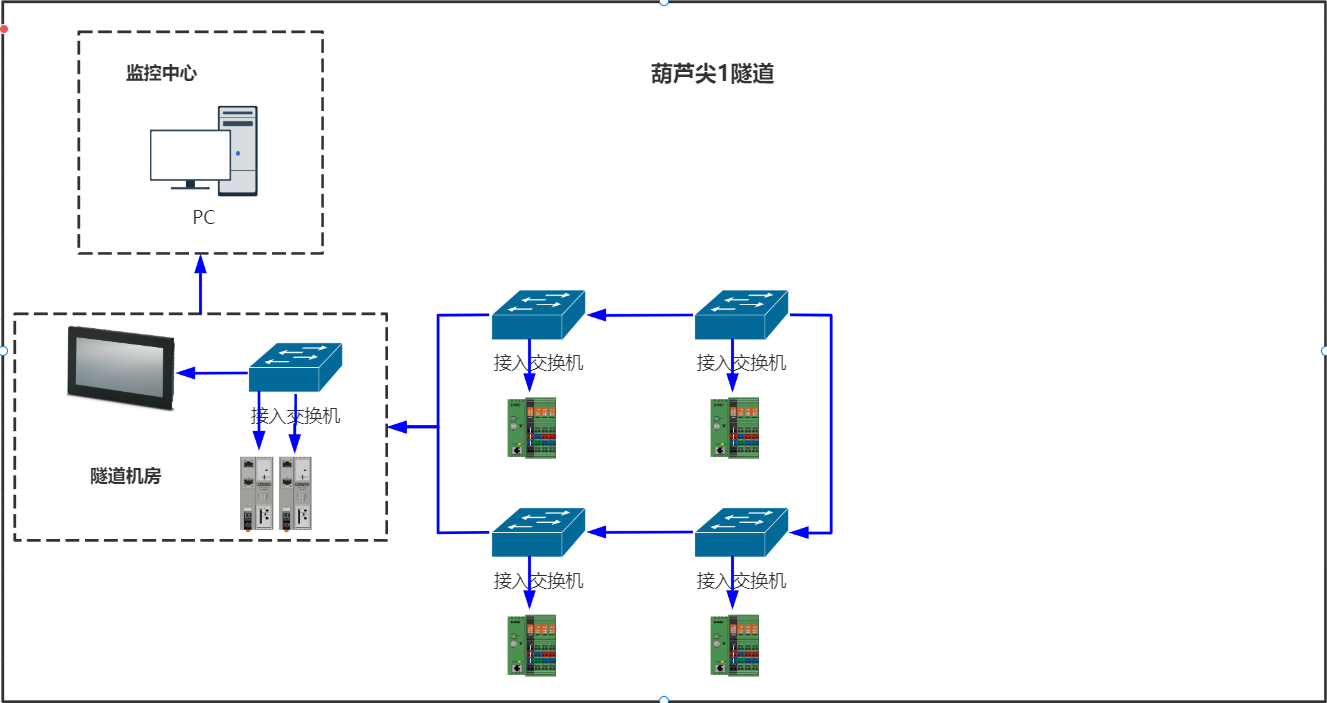

示例图2
三、主打产品

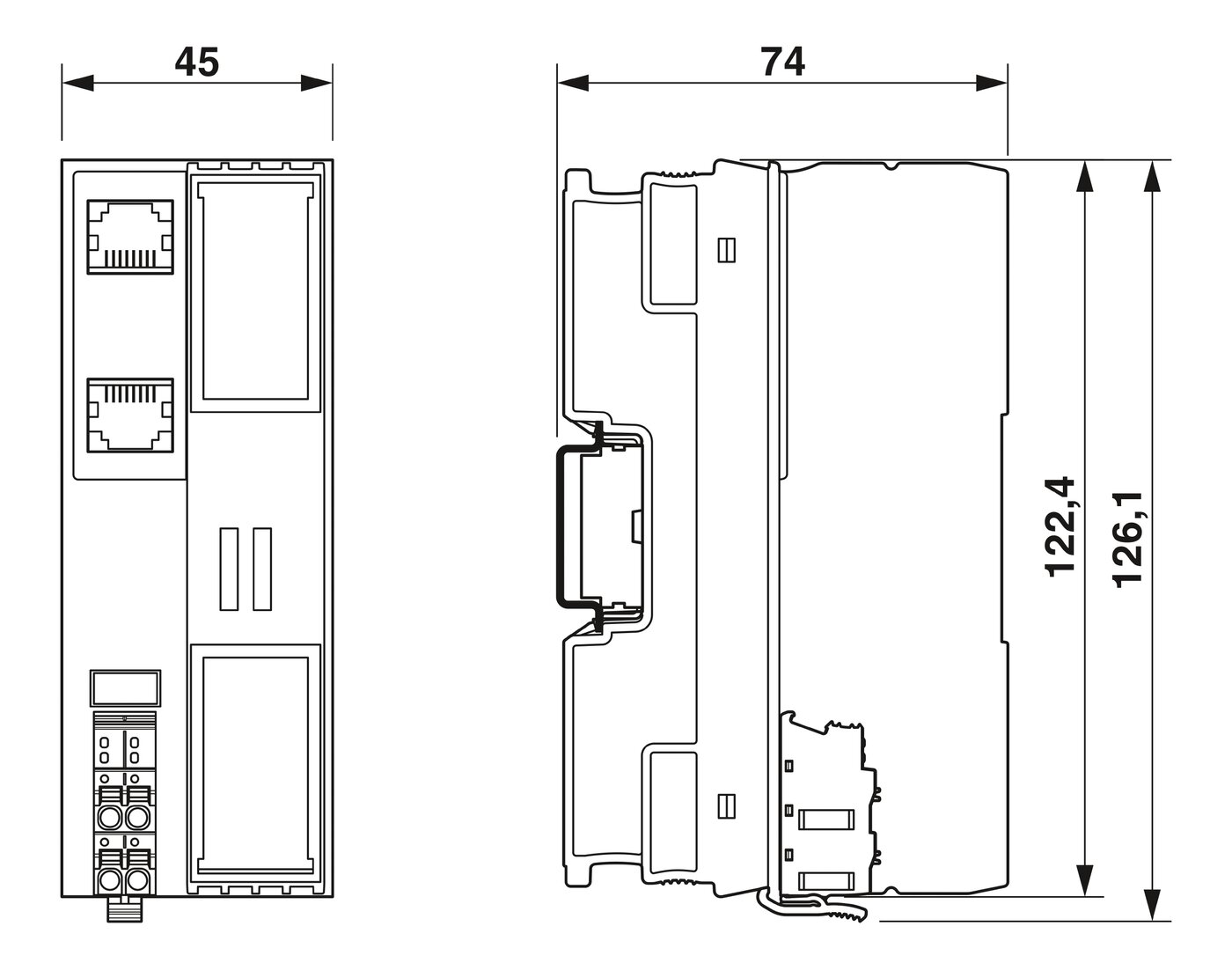

1、AXC 1050模块化控制器：
适用于Axioline I/O系统，具有快速、坚固耐用和操作简单的特点，具体来说，它的设计可以满足对最高性能、操作简单性的要求，并可以用于苛刻的工业环境，为工厂自动化，智能交通等工业应用领域提供安全可靠的解决方案！
优势:：
—最大的灵活性：灵活扩张多个I/O与特殊功能模块
—具有高性能与优异的性价比
最佳通讯：内置Web服务器，可用WebVisit（HTML5、Java）或acvise软件实现可视化
—支持所有通讯的IT协议，具有通用型
其它特性：
—持续抗震最高位10g
—抗EMC能力
—微型USB连接，用于在IP地址未知的情况下对PLC设置进行快速启动或更改设置
-Modbus/Tcp集成在固件中：简化配置，与其它Modbusde 设备通讯更为简单—SD卡件插槽：用于快速的存储扩展与软件块的简单使用
—FTP服务器
—闪存文件系统
—完成的Axiobus系统
继承IT标准，例如：FTP、HTTP、HTTPS、SNMP、SMTP、SQL、ODP、和OPC等等
—使用PC Worx或PC WORX EXPRESS软件（IEC61131-3可进行直观的编程操作）
—XC型号满足宽温应用需求（-40℃~ 70℃）

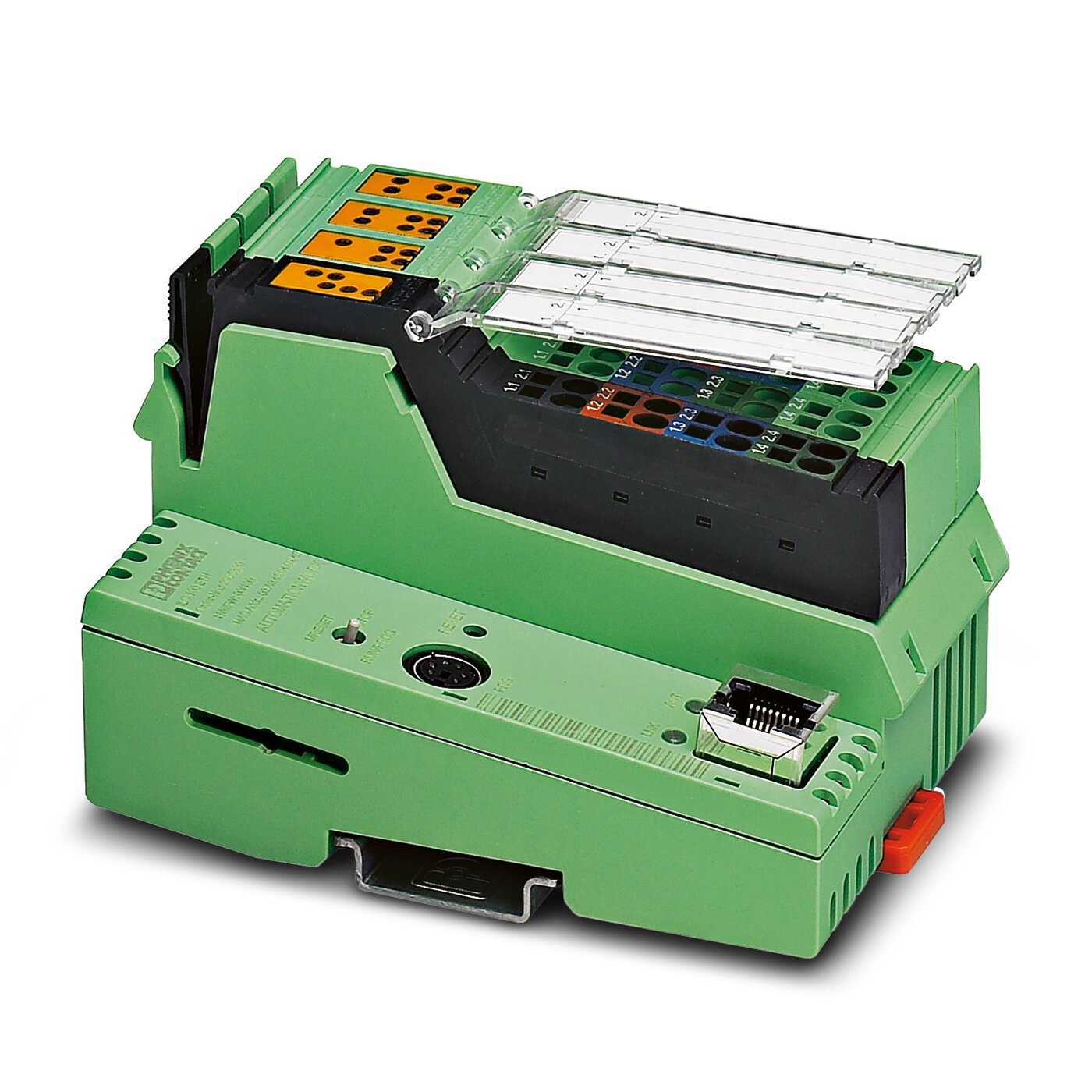

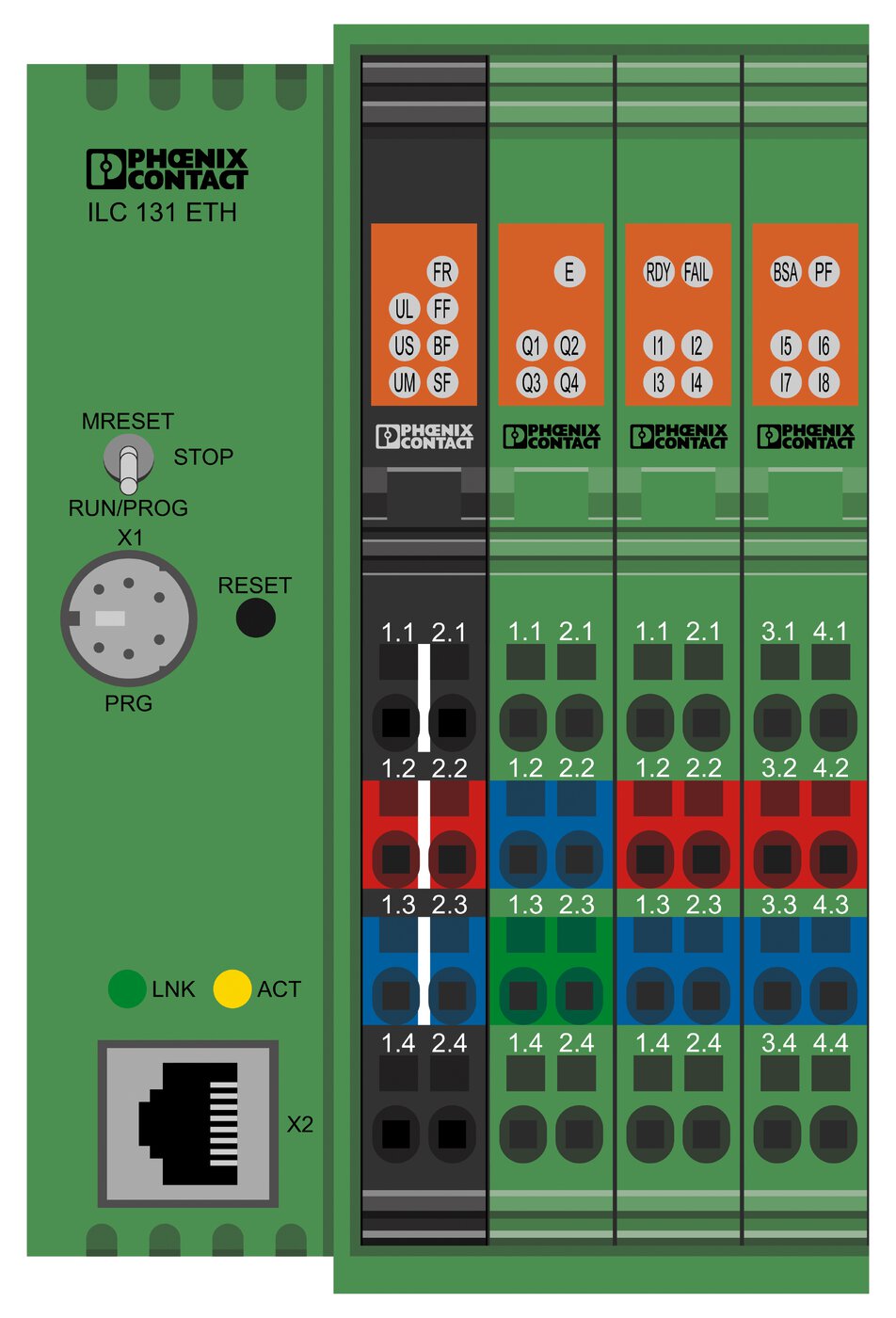

2、ILC 131 TEH 控制器：
由于其性能与经济性， 100系列紧凑型控制器非常具有优势。它们支持所有的通用通讯路径，如以太网，移动电话 或固定网络。 该控制器可使用lnline 1/0模块进行简单扩展，内置Web服务器。 作为控制 中心与1/0层之间的接口， 该系列控制器有效地在您的系统内对数据流量进行控制。简而言之，它们即使在分布式系统中 也是适用于中小型应用场合的理想解决方案。
优势：
其它特性：
—最大的灵活性：灵活扩张多个I/O与特殊功能模块
—具有高性能与优异的性价比
最佳通讯：内置Web服务器，可用WebVisit（HTML5、Java）或acvise软件实现可视化
—支持所有通讯的IT协议，具有通用型
其它特性：
—PROFINET设备功能
—Mod bus/TCP集成在固件中简化配置， 这样与其它Modbus设备的通讯更为简单
—SD卡件插槽:用于快速的存储扩展与软件块的简单使用
—支持FTP服务器
—支持闪存文件系统
—FTP服务器
支持完全的现场总线主站（4096个1/0点）
—支持众多协议，如HTIP、 FTP、 SNTP、 SNMP、 SMTP、 SOL、 MySOL等
继承IT标准，例如：FTP、HTTP、HTTPS、SNMP、SMTP、SQL、ODP、和OPC等等
—使用PCWorx或使用PCWORX EXPRESS免费软件可进行直观的编程操作
—XC型号满足宽温需求 (-40°C~+60 °C)

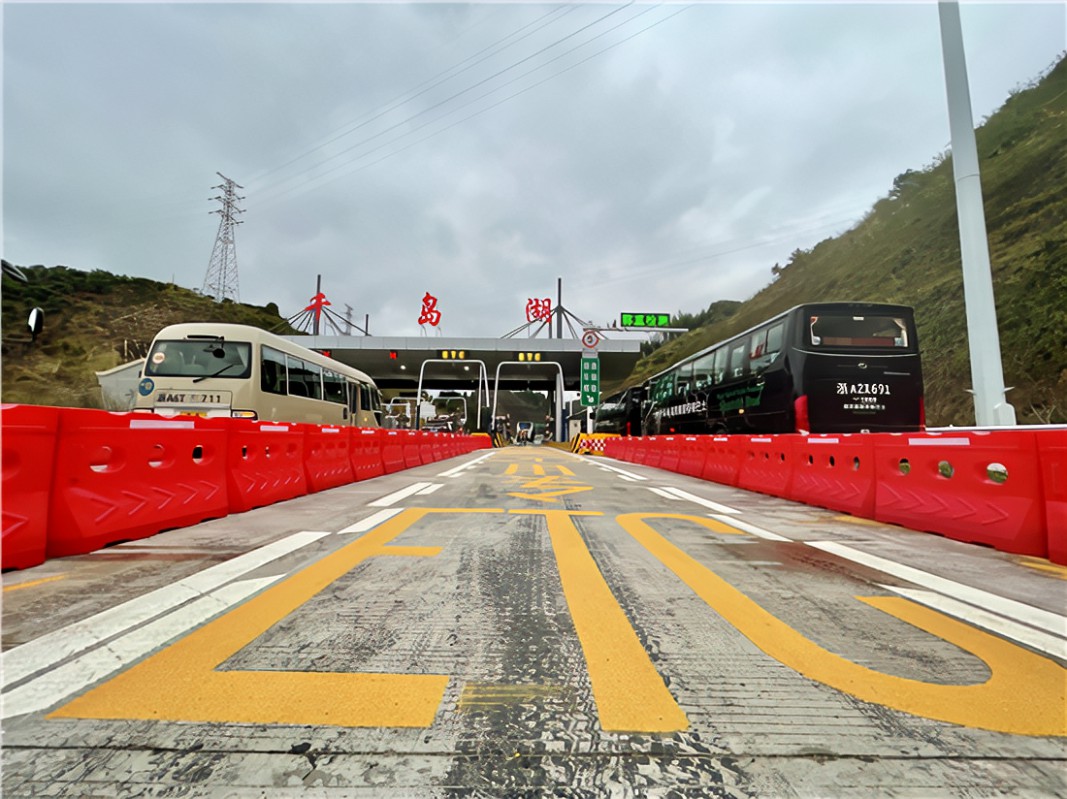

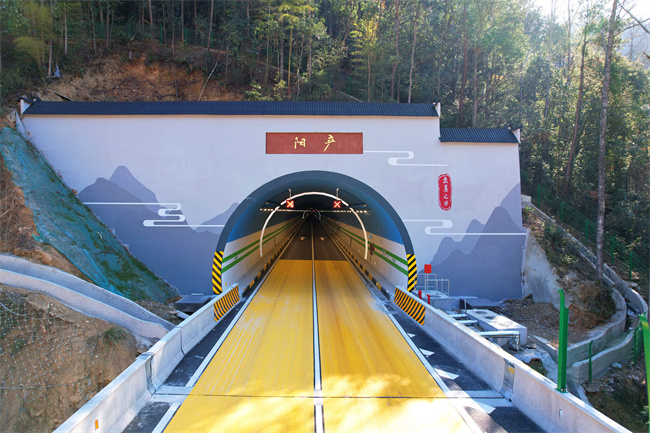

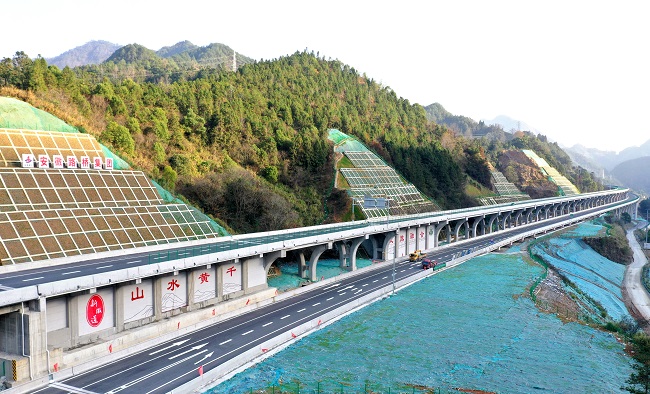

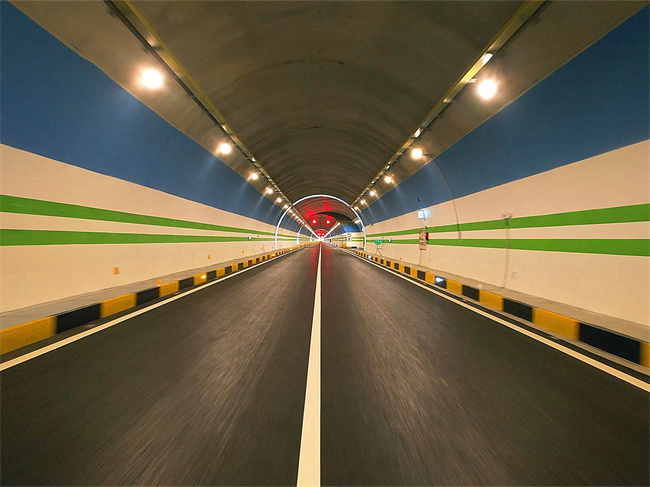

五、工程示例图
